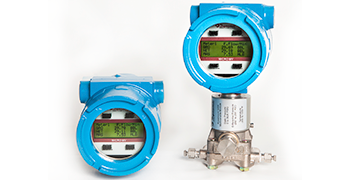

El Computador de Flujo E-CHART

El Computador de Flujo E-CHART fue diseñado después de escuchar cuidadosamente a los clientes en todos los sectores de la industria del petróleo y del gas. Fue construido para satisfacer las diferentes necesidades de las refinerías, plantas químicas, plantas procesadoras de gas, plataformas marinas, conductos y transmisiones, pozos de gas a distancia y cavernas de almacenamiento. El enfoque ha sido traer las diferentes necesidades y requerimientos de estas industrias especializadas a una plataforma de hardware, reduciendo por lo tanto los requerimientos de las refacciones, el proceso de capacitación, la calibración y el costo global de la posesión.

 Creemos que el Computador de Flujo E-CHART cumple con los propósitos de diseño. El Computador de Flujo E-CHART combina las siguientes características:

• Fácil de usar (amigable)
• Flexible
• Fácil de entender y configurar
• Resistente
• Su instalación y mantenimiento es económico
• Preciso

 Esperamos que la experiencia con el Computador de Flujo E-CHART sea simplemente una experiencia placentera que de ninguna forma se sientan intimidado. El Computador de Flujo E-CHART Versión G (GAS) maneja un tren de medición y un medidor auxiliar adicional opcional.

Incluye las siguientes ecuaciones de flujo: Nuevo API14.3, ISO 5167, Turbina (AGA7), Cono en V, Medidor Ranurado DP y Medidor Verabar y Annubar. Adicionalmente, puede llevar a cabo cálculos de densidad de acuerdo con estos procedimientos estándar: AGA8, otras tablas se añaden constantemente, llame a nuestra oficina matriz para obtener información sobre el software actual.

El computador de flujo E-Chart Versión GL (GAS y LIQUIDO) maneja DOS trenes de medición para GAS y LIQUIDO. Para Gas, incluye las siguientes ecuaciones de flujo: Nuevo API14.3, ISO 5167, Turbina (AGA7), Cono en V, Medidor Ranurado DP. Adicionalmente, puede llevar a cabo cálculos de densidad de acuerdo a estos procedimientos estándar: AGA8, Para LIQUIDO, trae las ecuaciones para Placa de orificio, Medidor de Turbina/PD y puede medir una amplia variedad de productos como: Crudo, productos refinados, LPG/NGL, productos que requieren d las tablas 24C/54C del API; otras tablas se añaden constantemente, llame a nuestra oficina matriz para obtener información sobre el software actual. Un transmisor digital multivariable Rosemount está conectado al Computador de Flujo E-CHART para la temperatura, presión (hasta 3626 PSIG) y DP (hasta 1000 pulgadas H2O).

 El Computador de Flujo E-CHART tiene un receptor de entradas y salidas más allá de su estructura en el transmisor multivariable Rosemount. Una entrada de turbina (onda cuadrada), 6 voltios o menor. Una salida análoga de 16 bits. Un puerto de comunicación RS232/RS485 Un puerto de comunicación adicional RS232 opcional Una entrada digital y dos salidas digitales (configurables por el usuario) Pantalla gráfica: 128 x 64. Adicionalmente, cada Computador de Flujo E-CHART puede almacenar información hasta por 64 días por horas y días. Memoria expandible opcional (Hard Drive Virtual) hasta 132 Megs, combinada con nuestro almacenamiento personalizado de datos que permite que se haga posible cualquier tipo de tarea de registro de información. Nota: Las ecuaciones de flujo son continuamente actualizadas y se añaden nuevas ecuaciones. Llame a la fábrica para obtener información sobre el software actual.
